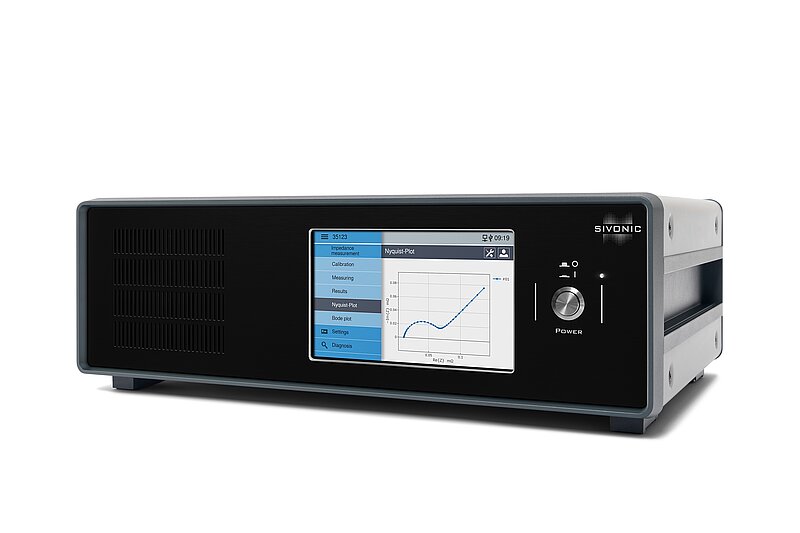

EIS-Meter V10

EIS-Meter V10 für Brennstoffzellenstacks und Elektrolysestacks mit Hochspannungen bis 1000V und DC-Strömen bis zu 1500 A

Die zunehmende Verbreitung von Brennstoffzellenstacks mit höheren Betriebsspannungen war insbesondere im Automobilbereich spürbar, da die Verwendung hoher Spannungen eine effektive Reduzierung des Stroms ermöglichte, was wiederum die Massebilanz des Fahrzeugs verbesserte.

Angesichts dieser Entwicklung entstand ein Bedarf an EIS-Messgeräten, die ein elektrochemisches Impedanzspektrum (EIS) von Brennstoffzellen mit Spannungen im Bereich von 600 V, 800 V und sogar bis zu 1000 V messen konnten. Das EIS-Meter V10 wurde daher speziell für diese Anforderungen optimiert und ermöglicht präzise Messungen bei Spannungen von bis zu 1000 V.

Darüber hinaus zeigten sich moderne Brennstoffzellen nicht nur durch höhere Spannungen, sondern auch durch eine gesteigerte Leistungsfähigkeit und geringere Impedanzen im Mikroohm-Bereich aus. Dies erforderte fortschrittliche Messtechniken, um genaue Impedanzspektren zu erfassen.

Die Messung bei hohen Spannungen und geringen Impedanzen wird durch einen innovativen Modulator (Galvanostat) ermöglicht, der Modulationsströme von ±20 A, ±40 A und ±60 A generiert. Im Gegensatz zu anderen Geräten, bei denen separate Booster erforderlich sind, war dieser Modulator ein integraler Bestandteil des neuen EIS-Meters V10.

Die Optimierung für hohe Spannungen stellt hohe Anforderungen an die Ausführung der elektrischen Verbindungen und der elektrischen Sicherheit. Dennoch ermöglichte diese Entwicklung nun die präzise Vermessung moderner Brennstoffzellenstacks und Batterie-Packs, was einen bedeutenden Fortschritt für die Elektromobilität und die Nutzung erneuerbarer Energien darstellte.



EIS-Meter V10
